EJA118E隔膜密封式差壓變送器

簡要描述：産品描述EJA118E隔膜密封式差壓變送器采用單晶矽諧振式傳感器技術，适用于測量高低溫、高真空、高粘度及易結晶介質的流量、液位、密度和壓力，将差壓轉換成4～20mA DC電流信号輸出，可測量、顯示或遠程監控靜壓，具有快速響應、遠程設定、自診斷等功能。EJA118E功能特性包括：精度±0.2％響應時間200毫秒TUV和E...

更新時間：2023-03-23 10:48:56
訪問量：472

産品咨詢聯系我們

産品展示

/ Products Classification 點擊展開+

詳細介紹

産品描述

EJA118E隔膜密封式差壓變送器采用單晶矽諧振式傳感器技術，适用于測量高低溫、高真空、高粘度及易結晶介質的流量、液位、密度和壓力，将差壓轉換成4～20mA DC電流信号輸出，可測量、顯示或遠程監控靜壓，具有快速響應、遠程設定、自診斷等功能。

EJA118E功能特性包括：

精度±0.2％

響應時間200毫秒

TUV和Exida SIL2 / SIL3認證

本地參數設置（LPS）

10段信号曲線表征

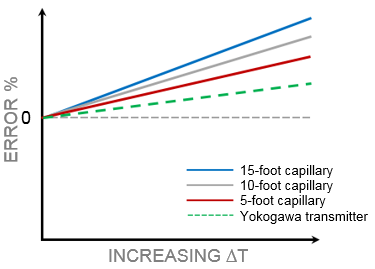

主動對毛細管填充液進行密度補償

提供HART 5/7、HART(1~5V DC)低功耗型、FF現場總線、PROFIBUS PA以及BRAIN等通訊協議。

EJA118E概述

詳細規格請參閱“資料下載”選項卡下的一般規格書。

測量類型
主變量	差壓（DP）
輔助變量	靜壓（SP）
參考精度
主變量	±0.2％
輔助變量	±0.5％
響應時間
主變量	200毫秒
輔助變量	500毫秒
量程比
主變量	M-膜盒：40：1 H-膜盒：20：1
規格一緻性
EJX-A系列	±3σ

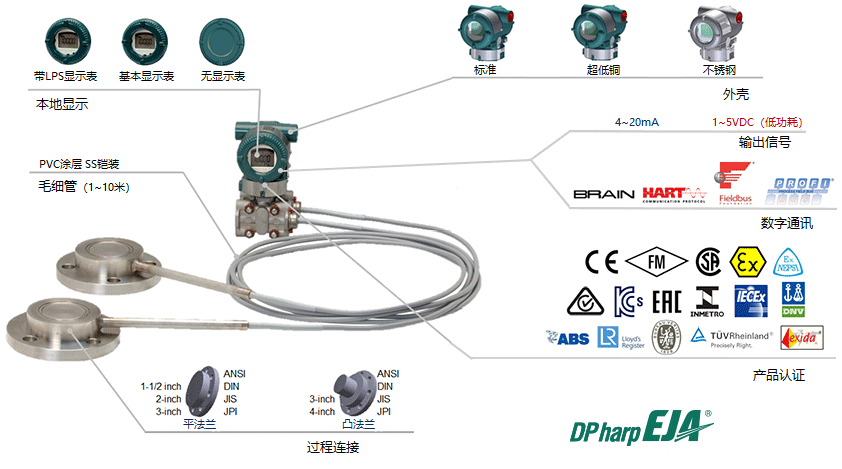

EJA118E過程連接

	高壓側	低壓側	尺寸	凸出長度	法蘭标準
	流程連接類型		尺寸	凸出長度	法蘭标準
	平法蘭	平法蘭	3英寸 2英寸 1-½英寸	N / A	JIS 10K，20K，30K
					ANSI 100＃，300＃，600＃
					JPI Class 150,300,600
					DIN PN10 / 16,25 / 40,64
	凸法蘭	凸法蘭	4英寸 3英寸	2英寸 4英寸 6英寸	JIS 10K，20K
					ANSI 150＃，300＃
					JPI Class 150,300
					DIN PN10 / 16,25 / 40
組合
	凸法蘭	平法蘭	低壓側： 3英寸高壓側： 4英寸	低壓側： N / A 高壓側： 2英寸 4英寸 6英寸	JIS 10K，20K
					ANSI 150＃，300＃
					JPI Class 150,300
					DIN PN10 / 16,25 / 40

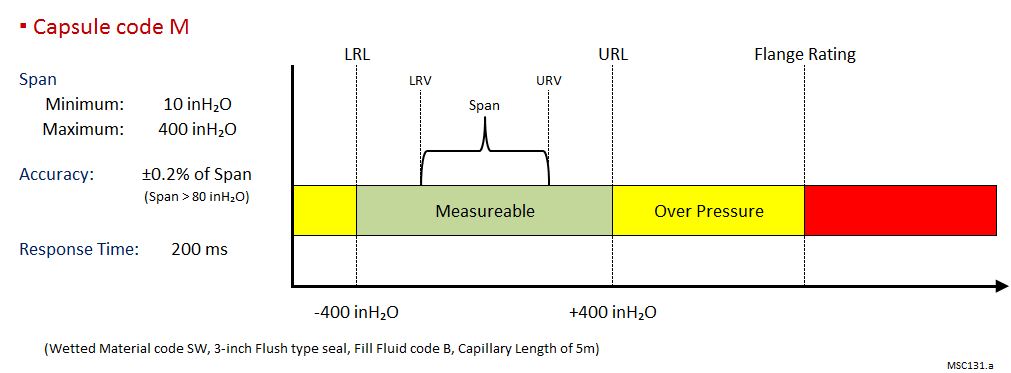

EJA118E膜盒

數字傳感

DPharp數字傳感器直接輸出數字信号，不需要對模拟信号進行數字轉換，可減少誤差，提供準确、可靠和穩定的測量性能。

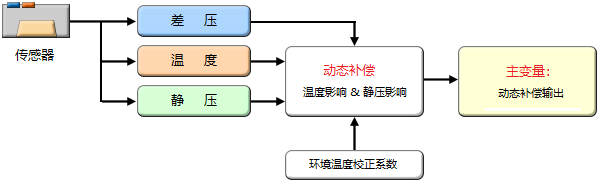

動态補償與更高精度

DPharp數字傳感器擁有同時測量差壓/靜壓/溫度的能力，基于實時數據對測量值進行動态補償，免除溫度變化和靜壓變化的影響，達到更高的精确性。

信号曲線表征

EJA-E系列變送器具備的10段信号曲線表征功能，适用于補償非線性應用的4～20mA模拟輸出信号。可用于例如罐體測量和流量測量等，輸入壓力與輸出信号對應關系明确的所有應用，使測量更加靈活便捷。

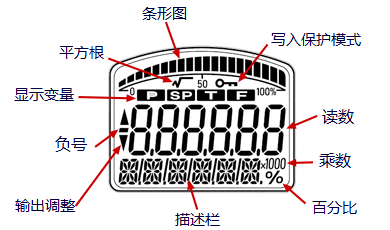

内置顯示表

EJA-E系列變送器的内置顯示表可顯示所有測量數據，以及警報代碼和條形圖等，還可以根據您的需要進行程序化設置。此外，顯示表運行于單獨的回路上，獨立于輸出信号，不會受其影響。

診斷功能

EJA-E系列變送器擁有40項自我診斷功能，其中兩項爲其獨有的特色。一是Back-Check專利技術，通過實時逆向計算以确認和檢測計算的正确性。二是DPharp爲主動式傳感器，即使輸入壓力未發生變化，傳感器也會持續地輸出對應信号。當傳感器信号中斷，變送器能夠第一時間檢測出傳感器發生故障。而被動式傳感器在無信号輸出時，無法判斷是由于壓力未産生變化還是傳感器發生故障。
